3VIEW超微结构三维重构系统     预约

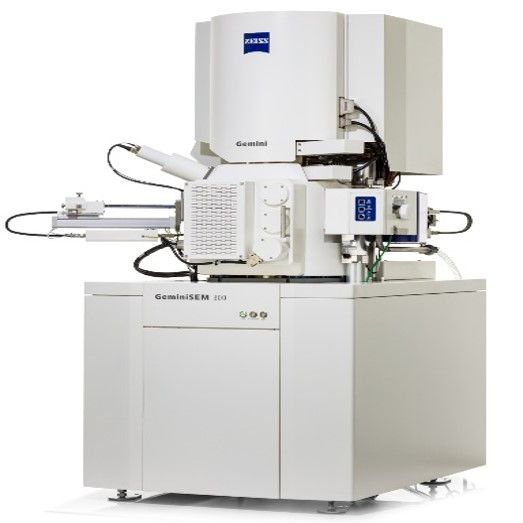

	管理人员	倪兵	仪器型号	蔡司Gemini300+Gatan 3-View
	联系电话	021-62233385	放置位置	闵行校区生物馆103室
	使用方向	对外开放	仪器状态	正常

仪器收费标准（院内、院外、校外）：

校内：400元/小时，

校外：800元/小时

样品制备费用根据具体情况另行计算。

技术参数：

◆ 图像分辨率：15 kv优于0.8 nm ，1 kv 优于1.4 nm

◆ 加速电压范围：20 V - 30 kV

◆ 探针电流范围：3 pA - 20 nA

◆ 放大倍数：范围 12× - 1,000,000×

◆ 探测器：高真空侧位二次电子探测器、镜筒内正光轴In-lens二次电子探测器、可变压力二次电子探测器、六象限环形高角度扫描透射电子探测器，具有明场 ( BF ) 、暗场 ( DF ) 、取向暗场 ( ODF ) 、环形暗场 ( ADF )和高角度环形暗场( HAADF )等功能

◆ 超薄切片系统：用于配套电子显微镜进行3D连续切片扫描成像，切割速度范围至少为 0.1-1.2 mm/s，切割精度 20 - 30 nm，内置OnPoint低电压低真空高分辨背散射电子探测器

仪器主要功能及应用：

主要功能

◆ 该设备由场发射扫描电镜、可更换式内置切片系统以及配套工作站组成。场发射扫描电镜负责对样品进行高分辨成像，采集样品的图像数据。内置切片系统可更换到场发射电镜的样品仓内，对样品进行高精度的切片，使得切出来的新鲜截面可在电镜下成像。配套工作站负责图像的收集、存储和处理

◆ 3View超微结构三位重构系统可以对大体积块状生物样品直接进行大视野的三维图像数据采集成像，从而获得一系列的三维数据并结合软件做可视化处理。该系统用于大体积高数据通量三维结构的研究，比如研究神经生物样品的神经网络和突触；哺乳动物脑图的绘制以及组织在不同生长阶段的三维数据等等。此外，场发射扫描电子显微镜Gemini 300还可以用于各种生物样品及材料样品的微观形貌进行观察、分析和记录，能观察各种固态样品表面形貌的二次电子像、背反射电子像等

仪器使用步骤及注意事项:

1. 操作步骤

仪器开机后，一般不再关机。使用仅限样品更换及观察操作。

a. 蔡司软件操作Airlock ( 分离真空舱室 )，打开氮气 ( 使舱室内外气压逐渐相等 )，点击 vent ， 关闭N2 ，拉出舱门。

b. 调整刀的位置，此部分电脑操作在gantan软件上。

c. 对刀。

d. 正式切片扫描

1） 将舱门推入舱室中。

2） 蔡司软件操作：点击vace( V )，EHT选ON，single选择inlens，选择真空模式为HV。

3） gantan软件操作：菜单栏选3 - view aqusition，点击view (观察模式) ，在setup imaging location面板和Data Acquistion面板中设置相应切片参数，在Data Acquaistion面板中点击，capture开始切片。

2. 注意事项

此工作要求精度高，必须由经过严格训练的工作人员操作。
